BOMBARDERO ESTRATEGICO TUPOLEV TU-160 BLACKJACK (TRUMPETER)

País de origen: Unión Soviética/Federación Rusa
Tipo: Bombardero estratégico
Año de entrada en servicio: 1987
Escala: 1:144
Fabricante de la maqueta: Trumpeter
Maqueta terminada: Agosto de 2010

Comentario: El TU-160 es un bombardero estratégico de geometría variable, comparable al estadounidense B-1 LANCER.
El proyecto se inició en 1972 cuando la Unión Soviética emitió las especificaciones para un bombardero táctico capaz de conseguir una velocidad máxima de Mach 2,3. La versión presentada por TUPOLEV se impuso a las presentadas por MYASISHCHEV y SUKHOI. El primer vuelo tuvo lugar el 18 de diciembre de 1981, siendo autorizada su producción en 1984. Entró en servicio en abril de 1987.
Su diseño consiste en un fuselaje metálico, soportado por una alas de geometría variable (entre 20 y 65 grados) con un sistema de control FLY-BY-WIRE, e impulsado por cuatro motores turbofán.
Sus formas reducen la firma radárica, complementadas por pinturas y otros materiales absorbentes. La dotación es de cuatro tripulantes: piloto, copiloto, oficial de armas y operador de sistemas defensivos.
Con un peso máximo en despegue de 275.000 kilos (117.000 kilos en vacío), su longitud es de 54,1 metros, su envergadura de 55,70 metros a 20 grados (35,60 metros a 65 grados) y su altura de 13,10 metros.
La planta motriz consiste en 4 motores TURBOFAN SAMARA/TRUD NK-321 que le proporcionan una velocidad máxima de Mach 2,05 (2.200 km/h) con un radio de combate de 10.500 km y un techo de servicio de 15.000 metros. Su velocidad de trepada es de 70 metros por segundo.
El TU-160 dispone de dos bodegas internas con capacidad para 40.000 kilos de cargas lanzables (KH-55 SM o KH-15 P/S). No dispone de armamento defensivo, considerado innnecesario por su alta velocidad.
Entre 1989 y 1990 el bombardero logró establecer diversos récords de velocidad con carga.
A partir de 1987 se empezaron a desplegar 19 TU-160 en el 184º REGIMIENTO DE GUARDIAS DE BOMBARDEROS PESADOS en Ucrania. Tras la disolución de la URSS, fueron devueltas ocho unidades a Rusia. En 1992 se formó el 121 REGIMIENTOS DE GUARDIAS DE BOMBARDEROS PESADOS en Rusia dotado de, por lo menos 14 TU-160 que se estima que pueden estar en servicio hasta 2040.

CONSTRUCCIÓN DE LA MAQUETA:

La maqueta que voy a hacer es de Trumpeter, en escala 1:144.
1. Todas las piezas del kit.

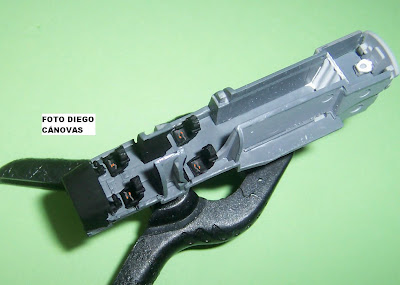

2. Empiezo seleccionando las piezas de la cabina...
 3. ...para una dotación de 4 tripulantes que armo y pinto a mano.
 4. A continuación, monto los...
 5. ...trenes de aterrizaje...
 6. ...las tomas de aire...
 7. ...y las alas de geometría variable.

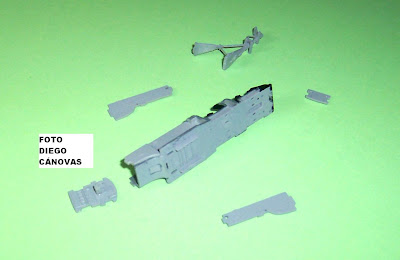

 8. Instalo todos los elementos interiores...
 9. ...en el interior del fuselaje.
10. Una vez instaladas todas las partes interiores...
11. ...cierro el fuselaje. Instalo las tomas de aire de los cuatro motores TURBOFAN SAMARA/TRUD NK-321...
12. ...las toberas de los reactores y los estabilizadores.
13. Seguidamente, pinto las ruedas del tren de aterrizaje.
14. Antes de pintar, instalo el cristal de la cabina, que enmascaro.
15. Después de imprimar, le aplico el color plata y, una vez seco...
16. ...pinto las toberas, instalo el tren de aterrizaje y desenmascaro el cristal de la cabina.
17. Por último las calcas, que corresponden a un...
18. ...TUPOLEV TU-160 de la Federación Rusa.
