FRAGATA LA FAYETTE F 710 (HELLER)

País de origen: Francia
Tipo: Fragata STEALTH multipropósito
Año de entrada en servicio: 1995
Escala: 1:400
Fabricante de la maqueta: Heller
Maqueta terminada: Septiembre de 2010

Comentario: LA FAYETTE F 710 es la primera de las cinco fragatas a las que se ha aplicado la tecnología STEALTH, intentando reducir la firma radárica y acústica por medio de la utilización de materiales tecnológicamente diseñados para ello.
Dichos materiales son compuestos de vidrio y resina, circuitos de inmunización, sustancias que absorben las ondas de radar y, además, para reducir el ruido, motores suspendidos, cinturones de burbujas y hélices ventiladas.
Asimismo, hay que destacar la inclinación del casco y de la superestructura, formando lineas rectas, excepto en la torreta del cañón 100 TR, que está recubierta de material composite.
Puesta en grada el 15 de diciembre de 1990, se construyó en sólo 18 meses por medio de unir diferentes módulos en los que se puede trabajar independientemente, algo que acelera los tiempos de acabado. Finalmente, la fragata entró en servicio el 15 de diciembre de 1995. Con un desplazamiento máximo de 3.600 toneladas, su eslora es de 125 metros, su manga de 15,40 metros y su calado de 4,8 metros.
La planta motriz consiste en 4 motores PIELSTICK 12PA6V280 STC2, con una potencia de 21.000 CV y una velocidad máxima de 25 nudos (46,3 km/h). Su autonomía es de 13.000 km a una velocidad media de 15 nudos (27,78 km/h).
La tripulación se compone de 12 oficiales, 68 oficiales-marineros y 61 cabos de la marina y marineros.
El armamento consiste en una torreta de 100 mm (SA 100), con un sistema de combate modular que ensambla en contenedor autónomo, el sistema Crotale Naval y la batería de 8 misiles Mar-Mar.
En concreto el armamento consiste en: un cañón de 100 TR, 2 cureñas de 20 mm F2, una rampa CROTALE con 8 misiles sobre la rampa y 18 misiles en la bodega, 8 misiles EXOCET MM40 block II y misiles antiaéreos de lanzamiento vertical ASTER.
Está preparada con sistemas de detección, guerra electrónica y sistemas para transmisión por satélite. Lleva embarcado un helicóptero PANTHER con misiles AM39 o AS15.

CONSTRUCCIÓN DE LA MAQUETA:

 La maqueta que voy a hacer es de Heller en escala 1:400.

1. Todas las piezas del kit.
2. Empiezo armando ejes y timones...
3. ...y la parte de popa que ha de ir "fundida" al casco, antes de aplicar la imprimación.
4. Construyo las lanchas, que van integradas en el casco dentro de unos compartimentos con el fin de mantener la reducción de la traza de radar.
5. También, siguiendo las instrucciones, monto el cañón de 100 TR, el puente de mando...
6. ...y los mástiles, fabricados de vidrio-resina, resistentes a la corrosión y más ligeros.
7. Lo mismo hago con el resto del sistema de armamento, como la rampa Crotale CN2 para 8 misiles.
8. A continuación, aplico imprimación y el color rojo de la quilla. Son pasadas rápidas con spray para evitar que gotee la pintura.

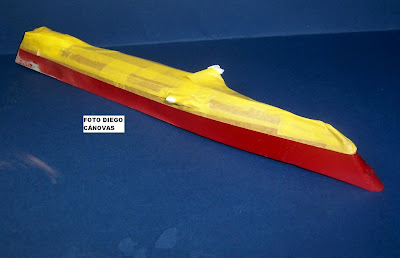

9. Después de esperar dos días a que seque bien, enmascaro la parte que quedará en rojo y aplico gris al resto del casco...
10. ...y a la cubierta. Voy armando la misma...
11. ...le instalo los alojamientos de las lanchas...
12. ...y me dispongo a unir el casco, que es necesario enmasillar en las uniones.
13. Una vez listo. le añado los diferentes módulos que armé anteriormente.
14. La cubierta lleva un gris más oscuro, que voy pintando a pincel.
15. La parte superior de los mástiles es de color negro.
16. Seguidamente, le pongo los cables...
17. ...la rejilla de recubrimiento para disimular el alojamiento de las lanchas...
18. ...las calcas...
19. ...y las banderas de señales.
20. Finalmente, desenmascaro la parte inferior del casco...
21. ...y le pongo la línea de flotación, suministrada por Heller.
22. Maqueta terminada
