CAZABOMBARDERO CHENGDU J-10S VIGOROUS DRAGON (TRUMPETER)

País de origen: República Popular China
Tipo: Caza polivalente
Año de entrada en servicio: 2005
Escala: 1:48
Fabricante de la maqueta: Trumpeter
Maqueta terminada: Junio de 2010

Comentario: El J-10 VIGOROUS DRAGON es un caza polivalente diseñado por CHENGDU AIRCRAFT INDUSTRY, cuyo desarrollo comenzó en 1986 con el nombre de PROYECTO 8610.
Dicho proyecto fue confiado a CHENGDU AIRCRAFT DESIGN INSTITUTE (Instituto 611) con el objetivo de conseguir un caza capaz de realizar misiones aire-aire y aire-tierra. El J-10 tiene una configuración delta-canard y es controlado informáticamente FLY-BY-WIRE (FBW).
Los canards, al dirigir la corriente de aire, aumentan el grado de control de la nave. El piloto ocupa una cabina de gran visibilidad situada sobre la toma de aire del motor.
El primer vuelo tuvo lugar el 22 de marzo de 1998 y entró en servicio en 2005, equipando a la 44ª DIVISIÓN DEL AIRE del PLAAF (People's Liberation Army Air Force), concretamente al 132 Regimiento de Aeronaves, (Base Aérea de Luliang).
Con un peso máximo en despegue de 18.000 kg, su envergadura es de 9,70 metros, su longitud de 15,50 metros y su altura de 4,78 metros.
La planta motriz consiste en un motor turbofán LYULKA-SATURN AL-31FN con una fuerza de empuje de 14.000 kilos, que le proporciona una velocidad máxima de Mach 1,9 (2.018 km/h)con un radio de combate de 550 kilómetros y un techo de servicio de 18.000 metros.
En cuanto a armamento, el J-10S dispone de un cañón de 23 mm y 11 puntos de anclaje (5 en el fuselaje y 3 en cada ala), pudiendo lanzar los misiles de fabricación propia PL-11 o PL-12.

Dispone de un radar multimodo de control de fuego capaz de seguir simultáneamente 10 blancos.  El J-10 se fabrica en la variante A (monoplaza de combate) y en la S (biplaza de entrenamiento).

CONSTRUCCIÓN DE LA MAQUETA:

La maqueta que voy a hacer es de Trumpeter, en escala 1:48.

1. Todas las piezas del kit.
2. Empiezo seleccionando las piezas de la cabina, para pintarlas a mano y colocarle las calcas.
3. Los cinturones de los asientos vienen en fotograbado.

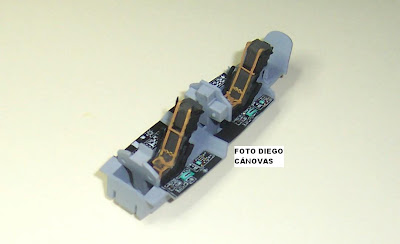

4. Cockpit visto desde atrás...
5. ...y desde delante.
6. A continuación armo el motor turbofán LYULKA-SATURN AL-31 FN...
7. ...y me dispongo a integrarlo, junto con la cabina, en el interior del fuselaje antes de cerrarlo.
8. Seguidamente acoplo los pozos del tren de aterrizaje...
8. ...y le pego la parte superior de las alas y los flaps.

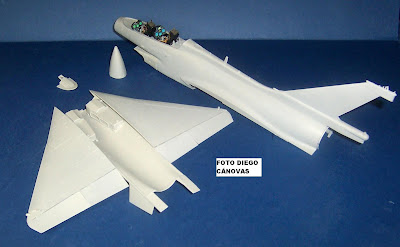

9. Uno al fuselaje, el morro y las alas.

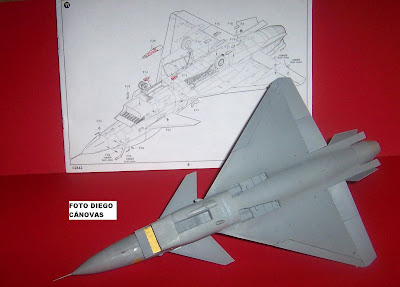

10. Ahora le voy colocando los últimos detalles a la cabina, le añado los escapes, los canard...
11. ...y la toma de aire, que viene en fotograbado.
12 Antes de pintar, enmascaro el cristal de la cabina con Maskol, aplico la pintura gris...

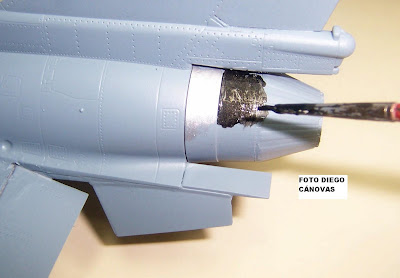

13. ...y, una vez seco, pinto los escapes del motor...
14. ...y el morro, que es de color negro. Le añado el tren de aterrizaje.

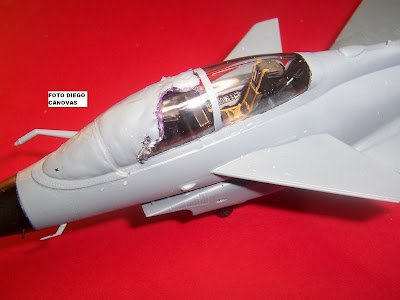

15. Desenmascaro la cabina y repaso el corte a pincel.
16. Por último, las calcas y los misiles.
17. Maqueta terminada.
