SUBMARINO CLASE KILO B-248 (TRUMPETER)

País de origen: Unión Soviética
Tipo: Submarino de ataque de propulsión convencional
Año de entrada en servicio: 1982
Escala: 1:144
Fabricante de la maqueta: Trumpeter
Maqueta terminada: Enero de 2010

Comentario: Los submarinos CLASE KILO se caracterizan por ser de propulsión diésel-eléctrica y, también, por ser los submarinos convencionales más silenciosos de la Armada Rusa (VOENNO-MORSKOI FLOT).
A diferencia de los grandes submarinos nucleares, estas pequeñas naves tienen misiones fundamentales: ataque a submarinos y naves de superficie, protección de otras naves, defensa de puertos y misiones de patrulla.
El Proyecto 877 básico fue mejorado con la versión 877K (con un mejor sistema de tiro) y con la versión 877 M (con torpedos filoguiados).
Más adelante, el submarino KILO ha sido mejorado con el tipo 636 que dispone de una maquinaria aún más silenciosa y un sistema que permite disparar a dos blancos simultáneamente.
Los submarinos de la CLASE KILO tienen doble casco, con un coeficiente de flotabilidad del 32 % y una serie de compartimentos que permiten su supervivencia en caso de vía de agua.
Los motores silenciosos montados sobre soportes amortiguadores, con una velocidad lenta del eje de propulsión principal, añadido a una capa exterior de baldosa anecoica disminuye los sonidos interiores y la posibilidad de ser detectados por sonar.
El primer submarino de la CLASE KILO (B-248) fue diseñado por la Oficina Central de Diseño e Ingeniería Rubín (San Petesburgo), en 1979, y construido en los astilleros de KOMSOMOLSK AND NIZHNY NOVGOROD, siendo botado en septiembre de 1980 y entrando en servicio en 1982 .
Con un desplazamiento de 2.300 toneladas (877) y 2.350 toneladas (636) en superficie, en inmersión es de 3.950 toneladas (877) y 4.000 toneladas (636).
En el Proyecto 877 la eslora es de 72,6 metros y de 73,5 metros en el Proyecto 636. La manga para ambos es de 9,9 metros y el puntal de 6,6 metros.
El sistema de propulsión consiste en dos generadores diésel, un motor de propulsión eléctrica, un eje y una hélice de 7 palas. La potencia es de 3.659 CV (877) y 5.790 CV (636).
La velocidad del Proyecto 877 es de 12 nudos (22,22 km/h) en superficie y 25 nudos (46,03 km/h) en inmersión. La velocidad del Proyecto 636 es de 11 nudos (20,37 km/h) en superficie y de 20 nudos (37.04 km/h) sumergido.
El sistema de armamento consiste en 6 tubos lanzatorpedos de 533 mm con 18 torpedos TEST-71MKE TV con una velocidad de 50 nudos (92,6 km/h), un alcance de 40 km y una cabeza de guerra de 200 kg.
Además, puede llevar 24 minas y 8 misiles SA-N-8 GREMLIN o 8 misiles SA-N-10 GROUSE. El sistema de puntería es dirigido por una computadora MVU-110EM.
Posee un sónar MGK-400 (877) y MGK-400EM (636), radar a altura de periscopio y en superficie, además de diversas contramedidas.
El submarino clase KILO se ha exportado a multitud de países: Argelia, China, India, Indonesia, Irán, Venezuela, Polonia, Rumanía y Vietnam.

CONSTRUCCIÓN DE LA MAQUETA:

La maqueta que voy a hacer es de Trumpeter en escala 1:144.

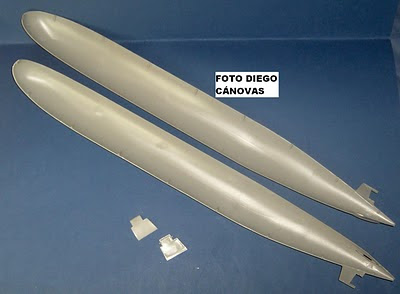

  1. Todas las piezas del kit

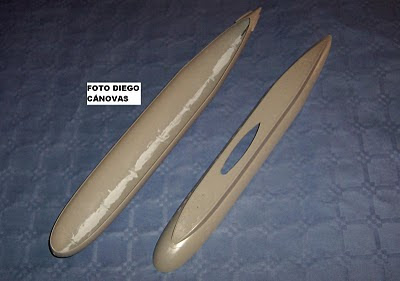

2. Primero uno la parte inferior del casco....
3. ...y luego la superior...
4. ...ayudando al secado del pegamento con cinta adhesiva.
5. A continuación empiezo a armar la torre...
6. ...que cierro y le añado antenas, periscopios y sensores.
7. El siguiente paso es colocar los timones y estabilizadores de popa...
8. ...y los del resto de la nave. Repasar juntas y limar imperfecciones.
9. Empiezo los trabajos de pintura aplicando una capa de imprimación y, una vez seca, el rojo oscuro de la parte inferior del casco.
10. Seguidamente, enmascaro la parte que quedará en rojo...
11. ...y pinto en negro la superior, añadiéndole la torre, por supuesto.
12. Continuando los trabajos de pintura, encinto todo el casco para pintar una fina línea blanca...
13. ...y pinto los detalles...
14. ...de toda la nave.
15. Desenmascaro el casco para ver el resultado de la línea blanca...
16. ...y acabo de pintar los detalles en blanco, según los planos.
17. Para terminar los trabajos de pintura enmascaro el submarino...
18. ...para pintar la parte inferior de proa y le pongo las calcas.
19. Maqueta terminada
Imágenes de submarinos de la CLASE KILO: De nguyenthanhtuan81 (YouTube)
De blackchinainfo (YouTube)
