SUBMARINO I-400 CLASE SEN-TOKU (TAMIYA)

País de origen: Japón
Tipo: Submarino portaaviones clase SEN-TOKU
Año de entrada en servicio: 1945
Escala: 1:350
Fabricante de la maqueta: Tamiya
Maqueta terminada: Marzo de 2010

Comentario: La Marina Imperial Japonesa estudió la manera de poder llevar a cabo misiones de ataque a las ciudades e industrias de la costa estadounidense.
Finalmente decidió que sería de importancia vital, inutilizar las esclusas del Canal de Panamá por medio de torpedos. Estos serían lanzados por aviones que serían transportados hasta su objetivo por medio de grandes submarinos. Para ello, en 1942 se desarrolló la idea de un submarino portaaviones que fuera capaz de llevar 3 aviones hasta la costa americana.
Isoroku Yamamoto ordenó la construcción de 19 submarinos de la denominada clase SEN-TOKU (STO) que contarían con un hangar de 28 metros a estribor, capaz de alojar 3 hidroaviones AICHI M6A1 SEIRAN.
Una vez en la superficie, hacían falta 45 minutos para desplegar sus alas y lanzarlos gracias a una catapulta de raíles de 26 metros. Un cuarto hidroavión sería transportando en el interior del submarino, totalmente desmontado.
Finalmente, sólo entraron en servicio dos unidades: el I-400 y el I-401. Otra unidad, el I-404 fue hundido por causa de un bombardeo cuando estaba casi terminado.
Con un desplazamiento en superficie de 5.233 toneladas y en inmersión de 6.560 toneladas, su eslora era de 122 metros, su manga de 12 metros y su puntal de 7 metros. La tripulación era de 144 hombres.
Su planta motriz se componía de motores Diesel para superficie, con una potencia de 7.700 CV y una velocidad de 18,7 nudos (34,6 km/h) y motores eléctricos para inmersión, con una potencia de 2.400 CV que le proporcionaban una velocidad de 6,5 nudos (12 km/h). Su autonomía era de 69.000 kilómetros con una velocidad media de 26 km/h y, su profundidad máxima de inmersión era de 100 metros.
El armamento principal consistía en 8 tubos lanzatorpedos de 533 mm y un cañón de superficie de 140 mm. En mayo de 1945 se formó la Primera División Submarina con la misión de atacar las instalaciones del Canal de Panamá. Estaba formada por los submarinos I-400, I-401, I-13 e I-14 con un total de 10 aviones.
La misión no pudo llevarse a cabo y el I-400 se rindió a los estadounidenses el 27 de agosto de 1945. Después de estudiar las características del mayor submarino Diesel que se había construido hasta la fecha, fue hundido (OPERATION ROAD'S END) por medio de explosivos, para evitar que fuera estudiado por los soviéticos.

CONSTRUCCIÓN DE LA MAQUETA:

La maqueta que voy a hacer es de TAMIYA, en escala 1:350 y de calidad extraordinaria.

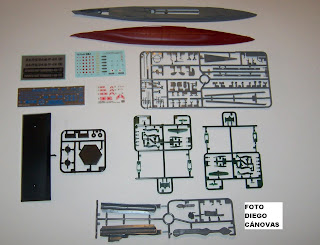

1. Todas las piezas del Kit.

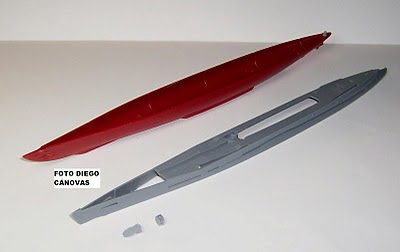

2. Antes de unir el casco...
3. ...hay que instalar los mástiles abatibles de cubierta...
4. ...y armar la proa de la nave.
5. Una vez cerrado el casco, y antes de pintar...
6. ...instalo ejes, los soportes de los mismos y los timones.

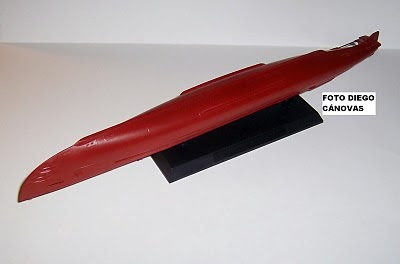

7. Después de la imprimación, le aplico el rojo oscuro TS-33
8. El I-400 podía llevar tres hidroaviones (más uno totalmente desmontado)AICHI M6A1...
9. ...que, como veis, vienen con alas plegadas y desplegadas y unos excelentes detalles en fotograbado.
10. Sobre la cubierta a estribor, un hangar de 28 metros...
11. ...alojaba los aviones, que, por medio de raíles, eran montados y lanzados en sólo 45 minutos.

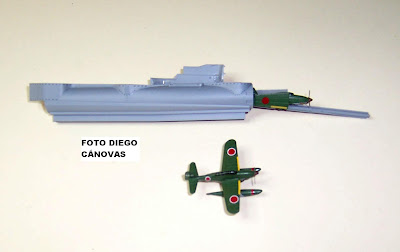

12. Una vez terminado el hangar, le agrego la compuerta y armo la torreta....
13. ...que coloco en su lugar.
14. A continuación, enmascaro la parte inferior del casco para aplicar el gris y,
15. ...una vez seco, empiezo a pintar la cubierta a pincel.
16. Ahora, con plástico estirado, voy...
17. ...haciendo la barandilla y colocando los cables, según las instrucciones.
18. Desenmascaro la parte inferior...
19. ...y le pongo las calcas que corresponden al...
20. ...submarino I-400, en agosto de 1945.
