CAZABOMBARDERO LOCKHEED/BOEING F-22 RAPTOR (ITALERI)

País de origen: Estados Unidos
Tipo: Caza de superioridad aérea
Año de entrada en servicio: 2005
Escala: 1:72
Fabricante de la maqueta: Italeri
Maqueta terminada: Febrero de 2009

Comentario: El F-22 es el primer caza de 5ª generación, de alta maniobrabilidad, cuyo objetivo es conseguir la superioridad aérea.
Perfecciona la tecnología STEALT ya empleada en el F-117A y en el B-2 SPIRIT. En 1985 la USAF solicitó el diseño de un caza táctico avanzado. En un programa considerado TOP SECRET fueron evaluados el LOCKHEED YF-22A y el NORTHROP YF-23A.
El prototipo de LOCKHEED realizó su primer vuelo el 29 de septiembre de 1990, mientras que su competidor lo hizo el 23 de abril de 1991. La USAF optó por el YF-22A. Debido a problemas de presupuesto y al accidente de un prototipo en la base de Edwards (25 de abril de 1992), el proyecto sufrió continuos retrasos.
La configuración definitiva del aparato se realizó en el período 1992-1996 y el primer F/A-22 de preserie voló en septiembre de 1997. Finalmente, el RAPTOR entró en servicio en diciembre de 2005 en el 27º Escuadrón de Caza con base en Langley.
El RAPTOR está construido a base de aluminio y titanio, más algún componente secreto. Su sección transversal tiene forma de rombo y, tanto las alas como las tomas de aire y los timones, tienen el mismo ángulo con los bordes suavizados.
Posee toberas vectorializables que proporcionan grandes ángulos de maniobra en combate. La cabina tiene una cubierta de tipo "burbuja" y el piloto se sienta sobre un asiento eyectable ACES II.
Con un peso máximo en despegue de 26.308 kg, su envergadura es de 13,11 metros, su longitud de 19,56 metros y su altura de 5,36 metros. La planta motriz se compone de dos turbofán PRATT & WHITNEY F119-PW-100 de 15.600 kg de empuje estático cada uno con postcombustión. Su velocidad máxima es de MACH 2.0 y, con postcombustión, de MACH 2,5 (2.900 km/h). Su techo de servicio es de 15.240 metros. Su armamento consiste en un cañón M-61A2 tipo GATLING de 20 mm, situado en el interior del ala derecha con una velocidad de disparo de 6.000 proyectiles por minuto.
El armamento aire-aire consiste en misiles AIM-9X SIDEWINDER de guía IR (Infrarrojo) y en misiles AIM-120C AMRAAM de guía AR (Active Radar).
El armamento aire-tierra es cualquier tipo de bomba guiada por láser (GBU-15, GBU-32 JDAM, GBU-39/40 SDB). El F-22 es el primer avión con equipo electrónico totalmente integrado (Procesador HUGHES).
El radar es WESTINGHOUSE con detección de largo alcance sin revelar la posición propia.
El sistema EW y el TRW de comunicaciones-navegación-identificador están controlados por el CIP (Programa de Mejora de Componentes). Todas las superficies del avión están controladas por un sistema informático triple digital.

CONSTRUCCIÓN DE LA MAQUETA:

La maqueta que voy a hacer es de Italeri, en escala 1:72.

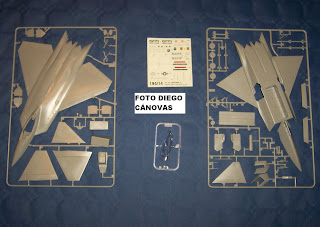

1. Todas las piezas del Kit.

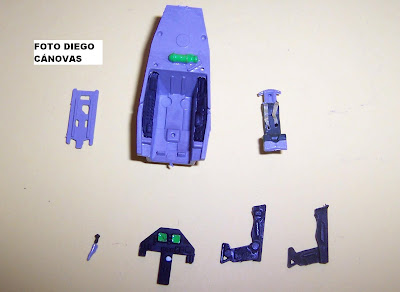

2. Empiezo por armar la cabina, seleccionando las piezas....

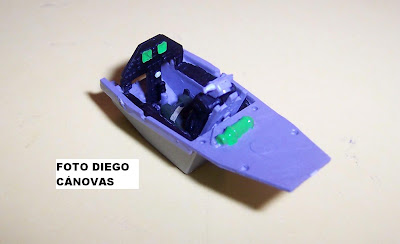

3. ...pintándolas a mano y montando el conjunto.
4. Una vez lista la acoplo en el fuselaje, desde el interior...
5. ...y añado 20 gramos de plomo en el morro, siguiendo las instrucciones. Antes de cerrar el fuselaje pinto el interior de las toberas de color gris metálico oscuro.
6. A continuación cierro el fuselaje, le añado el cristal de la cabina...

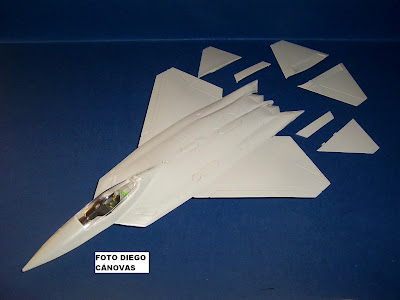

7. ...y le coloco los estabilizadores. Ahora es el momento de repasar juntas y lijar imperfecciones.

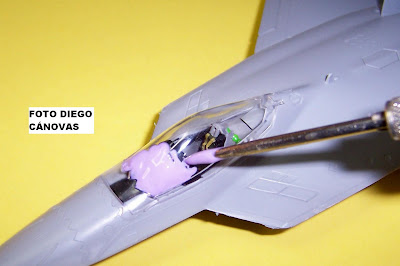

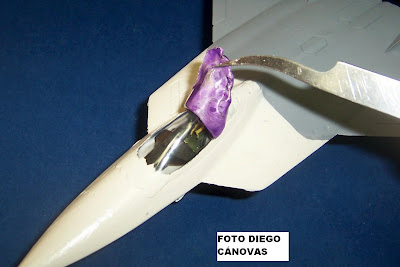

8. Antes de aplicar la imprimación, enmascaro el cristal de la cabina.
9. Lo pinto con gris claro y, una vez seco....

10. ...le aplico gris oscuro a la parte trasera. 11. Desenmascaro la cabina...
12. ...y pinto a mano la salida de las toberas en gris acero. Instalo el tren de aterrizaje...
13. ...y le coloco las calcas...
14. ...que corresponden al...
15. ...primer prototipo YF-22 LIGHTING II.
