VEHICULO BLINDADO SPZ MARDER (REVELL)

País de origen: Alemania
Tipo: Transporte blindado de personal
Año de entrada en servicio: 1970
Escala: 1:72
Fabricante de la maqueta: Revell
Maqueta terminada: Septiembre de 2008

Comentario: El MARDER es un vehículo de combate de infantería (VCI) cuya primera versión entró en servicio en 1970.
Ante los requerimientos del Gobierno alemán para equipar al Ejército de un vehículo blindado sobre cadenas, para el transporte de tropas, se presentaron tres prototipos correspondientes a las empresas; MOWAG, HENSCHELL y RHEINSTAHL.
El elegido, a finales de 1969, fue el denominado MARDER, de RHEINSTAHL-HANOMAG y que, con un pedido de 2.136 unidades, se convirtió en el primer transporte de tropas totalmente especializado en el transporte de infantería.
Con un peso en orden de combate de entre 28,2 y 33,5 toneladas, dependiendo de la versión, su longitud es de 6,79 metros, su anchura de 3,24 metros y su altura de 2,98 metros.
El motor, situado en la parte delantera derecha, es un MTU MB Ea-500 de 6 cilindros, diésel, con una potencia de 600 CV, que le proporciona una velocidad máxima en carretera de 65 km/h, con una autonomía de 520 km.
La transmisión, automática de cuatro marchas, es RENK HSWL-194
El tren de rodaje se compone de 6 ruedas, tres rodillos de soporte, la corona motriz en la parte delantera y la rueda tensora en la parte trasera.
Su blindaje es de 25 mm y puede soportar impactos de proyectiles de hasta 23 mm.
En la parte superior lleva instalada una torreta equipada con un cañón automático RHEINMETALL MK20 Rh 202 de 20 mm y una ametralladora coaxial MG3 de 7,62. Su dotación es de tres tripulantes.
La versión 1 A2 se puso en marcha en 1983 con modificaciones en el casco, en la refrigeración, en la suspensión, así como en la parte electrónica. En la versión 1 A3, en 1989, se mejoró el blindaje antiminas para su participación en la KFOR (Kosovo Force, 1999).

CONSTRUCCIÓN DE LA MAQUETA:

La maqueta que voy a hacer es de Revell y corresponde a un MARDER A3, en escala 1:72.

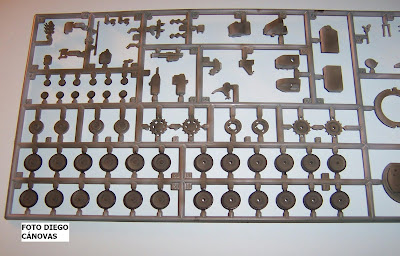

1. Todas las piezas del kit.
2. Después de una fina capa de imprimación para plástico, le aplico una capa de verde oliva mate con aerógrafo.
3. Sobre la propia mazarota pinto con pincel las ruedas del tren de rodaje...
4. ...que a continuación monto sobre el casco del vehículo.
5. El resultado es una corona motriz delantera, seis ruedas dobles de rodadura, una corona tensora trasera y tres rodillos dobles de soporte.

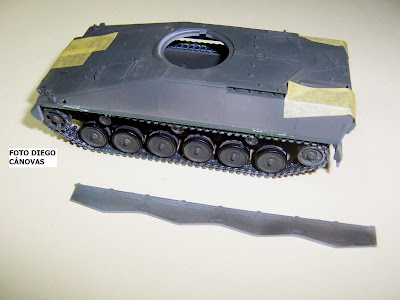

6. Ahora le pongo las cadenas, la parte superior de casco y las protecciones laterales.
7. A continuación le instalo todos los accesorios y...
8. ...después de enmasillar y lijar lo dejo preparado para repasar con el aerógrafo.
9. Pero antes, voy a armar la torreta...
10. ...equipada con un cañón automático de 20 mm y una ametralladora coaxial de 7,62 mm.
11. Una vez montada la torreta en el casco y, después de haber enmascarado el tren de rodaje, me dispongo a darle la última capa de verde oliva con el aerógrafo.
12. El resto del camuflaje lo aplico a pincel según los planos. Primero el marrón...
13. ...y después el negro.
14. Por último las calcas que corresponden...
15. ... a un Spz MARDER 2ª KOMPANIE/PzGREENBTL. 212 (Augustdorf, 1999).
