SUBMARINO U-32 EMDEN (REVELL)

País de origen: Alemania
Tipo: Submarino tipo 212
Año de entrada en servicio: 2005
Escala: 1:144
Fabricante de la maqueta: Revell
Maqueta terminada: Enero de 2008

Comentario: El U-32 (S182) es el segundo submarino de la Deutsche Marine de la clase 212A. Los submarinos de la clase 212 representan una mejora en el campo de los avances técnicos, sobre todo en el sistema de propulsión, no nuclear, que no necesita alimentación externa de aire ya que utiliza células de combustible a base de hidrógeno.
Otras asombrosas características son que no genera firma magnética, no desprende calor y no emite sonido. Todo ello hace prácticamente imposible su detección, y más, teniendo en cuenta que puede permanecer 30 días sumergido.
Su fabricación se llevó a cabo en el astillero HOWALDTSWERKE-DEUTSCHE WERFT AG de Kiel.
 Las características del U-32 (S-182) son las siguientes: 56 metros de eslora, 6 metros de manga y 7 metros de puntal.  Desplaza 1.450 toneladas (1.830 toneladas en inmersión).
Su sistema de propulsión está constituido por un generador diésel con una batería de ácido de plomo combinado con un AIR INDEPENDENT PROPULSION (AIP) que consta de 9 pilas con membrana de polímero electrolítico a base de combustible con el oxígeno y almacenamiento de hidrógeno.
Sumergido alcanza una velocidad de 20 nudos (37 km/h). Su autonomía es de 14.800 km en superficie y de 675 km bajo el agua .Su profundidad máxima de inmersión es de 400 metros. Su dotación se compone de 27 tripulantes.
El sistema de control de armas está integrado por sensores, armas y sistemas de navegación. El sistema consta de un DATABUS de alto rendimiento y un sistema de informática distribuido entre el Comando Básico y el Sistema de Control de Armas (BASIC CWCS). Posee 6 tubos lanzatorpedos con un sistema de expulsión de agua para lanzar los 12 torpedos de a bordo.
EADS (SYSTEMS & DEFENCE ELECTRONICS), LTD DEFENSA y THALES GROUP desarrollan el sistema de guerra electrónica FL1800U.
El TAU 2000 es un torpedo de sistema contramedidas con cuatro contenedores de lanzamiento (desarrollado por ATLAS ELECTRONIC ELAC) repletos de efectores, pequeños torpedos, que son emisores y señuelos con hidrófonos, con la misión de despistar a los torpedos enemigos.
El submarino cuenta con un completo sistema de sensores DBQS. Su periscopio ZEISS OPTRONIK SERO 14, está equipado con láser, imagen térmica y posicionamiento global. Alemania posee cuatro unidades: U-31 y U-32 (octubre de 2005), U-33 (junio de 2006) y U-34 (mayo de 2007). Italia posee 2 unidades: SALVATORE TODARO (MAYO DE 2006) y SCIRÉ (febrero de 2007).

CONSTRUCCIÓN DE LA MAQUETA:

La maqueta que voy a hacer es de Revell, en escala 1:144.

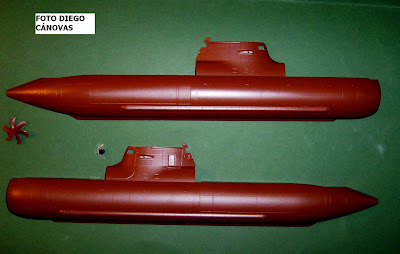

1. Presentación de las piezas que lleva la caja de Revell, estudio de los planos, y adelante.
2. Antes de unir el casco, hay que ponerle sus "ventanillas" y acoplarle la hélice.
3. Con cola blanca, se ponen los cristales.
4. La hélice, que seguramente no es exactamente así, ya que su diseño es uno de los secretos tecnológicos del barco.
5. Una vez cerrado el casco, voy a poner las dos partes superiores.
6. No hay que olvidarse de hacer los agujeros, tal y como se indica en los planos.
7. Ahora le pego la parte delantera de la proa.
8. Es el momento de colocar los timones.

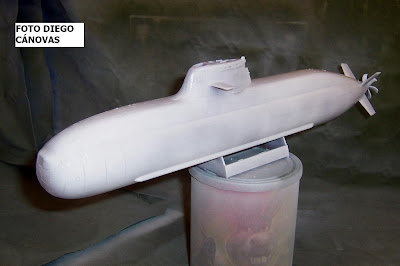

9. Ya está listo para una capa de imprimación para plástico.
10. Mientras espero que se seque, pronto será el momento de revisar juntas y desperfectos, ya que quedarán muy resaltados.
11. Ahora, el sistema de varillaje de los timones...

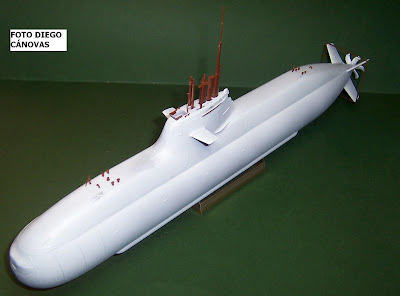

12. ... seguido de el resto de elementos exteriores.
13. Empieza el proceso de pintado definitivo.
14. Ahora es necesario fabricar una mezcla de pintura para la parte superior del casco. Con un gotero añado marrón, negro y gris metalizado.
15. Enmascaro el barco...
16... y a continuación aplico la mezcla con aerógrafo.
17. El resultado es el siguiente. Ya tenemos la parte antideslizante para la tripulación.
18. Ahora le doy a pincel los últimos retoques...
19. ... y, por último las calcas que, como he dicho arriba, corresponden al U-32 EMDEN de la BUNDESMARINE.
20. Aquí os lo presento terminado.
